기술적 봉쇄에 직면한 화웨이는 보드 레벨 패키징 혁신을 통해 스토리지 분야에서 획기적인 발전을 이루었습니다. 최근 파리에서 열린 Huawei IDI 포럼 2026 행사에서 국제 스토리지 업계의 권위 있는 매체인 Blocks&Files의 첫 번째 보고서에 따르면,화웨이는 자체 개발한 DoB(Die-on-Board) 패키징 기술을 기반으로 한 대용량 SSD 시리즈를 선보였습니다. 현재 61.44TB, 122.88TB 2가지 제품이 양산 중이며, 245TB 버전도 계획 중이다., AI 데이터 센터 및 대용량 스토리지 시나리오를 위한 현지화된 솔루션을 제공합니다.

화웨이는 미국 법인 목록에 포함되어 미국 기술을 사용하여 생산된 최신 3D NAND 칩을 확보할 수 없습니다. 원래 재고가 소진된 후에는 양쯔강 메모리 등 중국 현지 제조사에서 생산한 낸드플래시 메모리만 사용할 수 있다. 업계에서 일반적으로 사용되는 전통적인 패키징 방식을 계속 사용한다면 SSD 제품은 용량 측면에서 주류 제조업체의 유사한 제품보다 분명히 뒤처질 것입니다.

이러한 배경에서 화웨이는 3D NAND 층 수 경쟁을 우회하고 대신 보드 레벨 패키징 분야에서 근본적인 혁신을 수행하기로 결정했습니다.NAND 다이를 PCB 보드에 직접 적층함으로써 기존 NAND 패키징보다 더 높은 용량 밀도를 달성하는 동시에 더 긴밀한 칩 통합을 통해 생산 비용을 절감합니다..

DoB 베어 칩 패키징은 화웨이가 개발한 웨이퍼 레벨 조립 기술입니다. 핵심 로직은 업계에서 일반적으로 사용되는 기존 SSD 패키징과 근본적으로 다릅니다.

Samsung, Kioxia, Micron과 같은 주류 제조업체는 모두 먼저 포장한 다음 용접하는 전통적인 모델을 채택합니다. 즉, 멀티 칩 적층을 위한 TSOP(Thin Small Size Package)나 BGA(Ball Grid Array Package)의 표준 패키지에 NAND 플래시 메모리 다이를 먼저 탑재한다. 독립적으로 완성된 칩을 만든 후 핀이나 솔더볼을 통해 SSD PCB 마더보드에 용접됩니다.

그 중 TSOP는 칩의 양쪽에 핀이 분산되어 있는 초기 주류 패키지입니다. BGA는 현재 일반적인 솔루션입니다. 더 많은 적층 레이어를 수용하기 위해 핀이 하단 솔더 볼로 변경되었습니다. 그러나 둘 다 패키지의 고정된 물리적 크기로 인해 제한됩니다. 기존 공정에서는 최대 16개의 다이 적층 레이어만 달성할 수 있습니다.

온보드 베어 칩 패키징은 NAND 칩의 독립 패키징 프로세스를 완전히 건너뜁니다.패키징되지 않은 NAND 다이를 SSD PCB 기판에 직접 납땜. Blocks&Files가 지적한 바에 따르면,이 설계를 통해 화웨이는 고스택 레이어 3D NAND 칩에 의존하지 않고도 단위 공간당 용량 밀도를 33% 높일 수 있습니다. 또한 기존 TSOP/BGA 패키징의 16층 적층 물리적 한계를 뛰어넘어 최대 36층 다이 적층을 달성할 수 있습니다..

물론 이 패키징 방법은 열 방출 관리와 신호 무결성이라는 두 가지 주요 산업 문제를 야기합니다. 특별한 기술 연구를 거쳐 화웨이 R&D 팀은 마침내 이 기술의 대규모 상업적 사용을 실현했습니다.

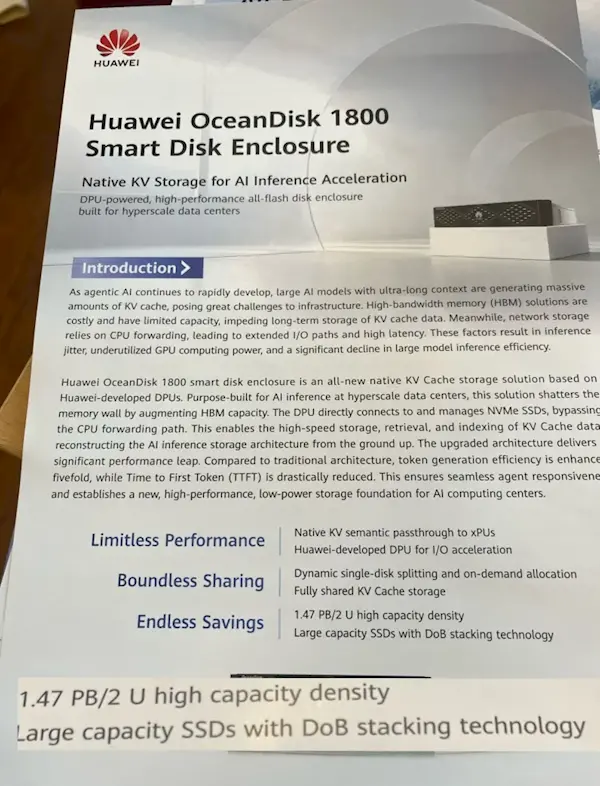

현재 자체 개발한 이 기술은 화웨이의 엔터프라이즈급 스토리지 제품 라인에 완전히 사용되고 있습니다. 이번 전시회에 전시된 OceanDisk 1800 스마트 디스크 캐비닛은 2U 공간에서 1.47PB의 용량을 제공할 수 있으며, OceanDisk 1610은 같은 공간에 36개의 61.44TB SSD를 수용할 수 있어 총 용량은 2.2PB입니다.

실제로 화웨이는 이미 지난해 8월 온보드 다이 패키징 기술을 탑재한 Ocean StorPacific 9926 올플래시 분산 스토리지를 출시한 바 있습니다. 제품의 2U 섀시는 36개의 122.88TB NVMe SSD를 수용할 수 있어 원래 용량의 4.42PB를 제공하며, 2.5:1 압축 후 유효 용량은 11PB에 도달합니다.

이에 비해 Dell의 동일 사양 2U 섀시는 Kioxia 245.88TBE3.LSSD 40개를 사용하여 원래 용량 10PB를 제공할 수 있습니다. 화웨이는 여전히 단일 디스크 용량에서 격차가 있지만, 해외 제조업체와의 거리를 크게 좁혔습니다.

업계 분석가들은 다음과 같이 생각합니다.온보드 베어칩 패키징 기술로 3D NAND 층의 한계를 뛰어넘는 국내 스토리지의 새로운 길 열다, 글로벌 스토리지 산업의 기술 발전에 새로운 방향을 제시하고 있습니다.
